Descripción

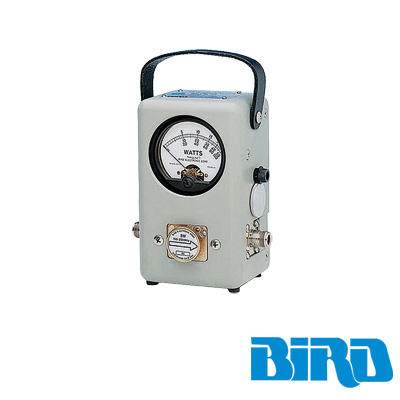

Wattmetro BIRD de Propósito General, Serie 43.
- El Modelo 43 es un Wattmetro de RF tipo inserción, diseñado para medir la potencia de RF y el acoplamiento de carga en líneas de transmisión coaxial a 50 Ohm.
- Diseñado para ser utilizado con CW, AM, FM y modulación de televisión, pero no con modulación por impulsos. En aplicaciones de 50 ohm, tiene un VSWR máximo de 1.05 en frecuencias de hasta 1000 MHz.
- El medidor provee lecturas directas en Watts con escala extendida para facilitar la lectura y está graduada en 25, 50 y 100 en escala completa.
- Los elementos están disponibles en una variedad de rangos de potencia y frecuencia.
- Potencia: 100 mW a 10 kW usando elementos de ensamble Bird (NO INCLUIDOS).
- Frecuencia: 450 kHz a 2160 MHz (dependiendo del elemento usado).
- Exactitud: ± 5% a escala completa.
ESPECIFICACIONES:
| Modelo | 43 |
| Descripción | Wattmetro de Propósito General |
| Rango de Potencia | 100 mW a 10 kW (usando Elementos Bird® enchufables) |
| Rango de Frecuencia | 450 kHz – 2160 MHz (dependiendo del elemento, NO INCLUIDO) |
| VSWR | 1.05 max. a 1000 MHz (con conectores N Hembra) |
| Exactitud | ± 5% de la escala completa |
| Conectores | Tipo QC (Suministrado Normalmente con N Hembra). |
| Acabado | Capa Delgada de Polvo Gris. |
| Dimensiones | (H x W x D)(Alto x Ancho x Profundo) 6-7/8″ x 5-1/8″ x 3-5/8″ 175 x 130 x 92 mm |
| Peso | 3 lbs. (1.4 kg) |
