Descripción
Lista de compatibilidad Ubiquiti Networks:
– LOCOM2.
– LOCOM5.
– ROCKETM2, ROCKETM5, R5AC-Lite
Pinout de cable para alimentar equipos Ubiquiti Networks:
– Se usa un cable con configuración directa.
Lista de compatibilidad Cambium Networks:
Pinout de cable para alimentar equipos Cambium Networks:
– Se usa un cable con configuración PoE cruzada (No es un cable de datos cruzado).
_12.19.22.png)

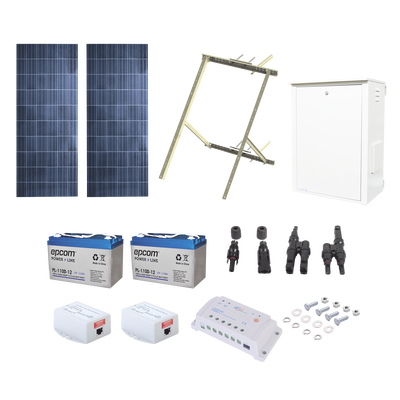

Lista de componentes incluidos en el kit:
2 x PRO-125-12 – Módulo fotovoltaico de 125 W, 12 Vcd.
1 x LS-2024-B – Controlador de carga 20 A, 12 Vcd.
2 x TP-1224G – Convertidor CD con PoE Pasivo de 12-24 Vcd, 0.8 A.
2 x PL-110-D12 – Acumulador ciclo profundo VRLA 12 Vcd, 110 Ah.
1 x SS-PBL-V5 – Montaje para poste/torre para paneles solares.
1 x SS-PB-KIT – Kit de tornillos para paneles solares en montajes SYSCOM.
1 x PROSECA-01 – Conector sencillo MC-4.
1 x PROSECB-02 -Conector doble MC-4.
1 x GT-002G – Gabinete metálico para baterías.
1 x LA302DC -Supresor de descargas atmosféricas
Diagrama de Instalación.
16.00
Normal
0
21
false
false
false
ES-TRAD
X-NONE
X-NONE
/* Style Definitions */
table.MsoNormalTable
{mso-style-name:”Tabla normal”;
mso-tstyle-rowband-size:0;
mso-tstyle-colband-size:0;
mso-style-noshow:yes;
mso-style-priority:99;
mso-style-parent:””;
mso-padding-alt:0cm 5.4pt 0cm 5.4pt;
mso-para-margin:0cm;
mso-para-margin-bottom:.0001pt;
mso-pagination:widow-orphan;
font-size:12.0pt;
font-family:”Calibri”,sans-serif;
mso-ascii-font-family:Calibri;
mso-ascii-theme-font:minor-latin;
mso-hansi-font-family:Calibri;
mso-hansi-theme-font:minor-latin;
mso-bidi-font-family:”Times New Roman”;
mso-bidi-theme-font:minor-bidi;
mso-ansi-language:ES-TRAD;
mso-fareast-language:EN-US;}
Se recomienda el uso de cable especializado y distancias previstas a continuación.
Respetar el uso de las siguientes distancias con una variación del 10% para el óptimo uso del cableado
|
Cantidad |
Modelo |
Función del cable en este KIT |
|
1 |
Cable fotovoltaico, Punta Positiva del conector PROSECB02 al positivo del controlador |
|
|
1 |
Cable fotovoltaico, Punta negativa del conector PROSECB02 al negativo del controlador |
|
|
1 |
Negativo de baterías del controlador al negativo de la primer batería |
|
|
1 |
Positivo de baterías del controlador al positivo de la segunda batería |
|
|
2 |
Del positivo de carga del controlador a la entrada positiva del TP1224G respectivamente, Puede cortar el cable para una instalación mas limpia. |
|
|
2 |
Del negativo de carga del controlador a la entrada negativa del TP1224G respectivamente, Puede cortar el cable para una instalación mas limpia. |
|
|
1 |
|
Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería. |
|
1 |
|
Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería. |
