Kit Pararrayo LINKEDPRO con Accesorios de Instalación en Torre de Hasta 21 m de Altura.

LINKEDPRO

LINKEDPRO – KLP-TZ21-PRO – Kit Pararrayo LINKEDPRO con Accesorios de Instalación en Torre de Hasta 21 m de Altura.

USD $1,238.59 CON IVA

Disponible

* Verifica disponibilidad: Producto con alto movimiento en almacen.
SKU: KLP-TZ21-PRO Categorías: , , , , Marca:

Descripción



El cambio climático es uno de los mayores causantes del aumento de la actividad de tormentas y  la caída de rayos, y por lo tanto de la aparición de tantos accidentes en instalaciones no protegidas contra descargas atmosféricas.



Descripción:

Electrodo:

Fabricado en cobre con tratamiento electrolítico para obtener mayor conductividad, baja resistencia y durabilidad en terrenos agresivos.

Por su diseño en forma delta obtiene mayor área de contacto con el terreno y así poder disipar de manera eficiente corrientes parasitas.

Filtro equipotencial el cual posee la propiedad de amortiguar bajas frecuencias, minimizar ruidos, impedir paso de corrientes de retorno y unir equipotencialmente los electrodos naturales, así como prefabricados en sitio.

Compuesto reactivador de terreno el cual se compone de minerales conductivos para bajar la resistividad de terreno y mejorar el funcionamiento del sistema de puesta a tierra.

Pararrayos:

Fabricada en aluminio.

Brinda protección VS impactos directos de rayos a superficies o estructuras.

Proporciona un punto seguro de impacto, ya que la bobina excitadora toroidal y el anillo equipotencial, crean un efecto de ionización (corona) el cual ofrecerá un punto atractivo para el impacto de la descarga atmosférica.

Esta punta conectada al conductor de bajada proporcionará una trayectoria segura al electrodo de puesta a tierra del SEPTE para drenar la corriente del rayo.

Cuenta con un radio aproximado de cobertura de 72 grados.



Aplicaciones:

El sistema de puesta a tierra es la parte primordial de cualquier instalación eléctrica, y tiene como objetivo:

  • Proporcionar seguridad a las personas.
  • Proteger la infraestructura, equipos eléctricos y electrónicos.
  • Proteger instalaciones.
  • Garantizar la operación de las protecciones.
  • Estabilizar el voltaje.
  • Disipar la corriente del rayo.
  • Limitar las sobretensiones transitorias. (Picos de Voltaje).
  • Drenar cargas estáticas que presentan las masas metálicas respecto a tierra.



Estandares:

Cumple con los estándares de telecomunicaciones, así como las normas oficiales mexicanas.

  • EIA/TIA J-STD-607-A y BICSI
  • NOM-022-STPS-2012
  • NOM-022-STPS-2015
  • NMX-J-549-ANCE-2005

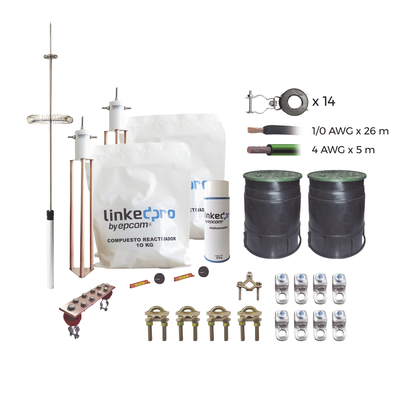

Incluye los siguientes componentes:

SISTEMA DE PROTECCIÓN ATMOSFÉRICA (PARARRAYOS)
Cant U Modelo Descripción
1 Pza. LP-DIPOLO-ALU Punta Pararrayo Tipo Dipolo Corona en Aluminio
1 Pza. LP-GROUND-30A Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno
3 Pza. LP-CB-20 Conector Mecánico Tipo Zapata para Bornes de 1/2″ a Cable de Cal. 4 a 2/0 AWG.
2 Pza. LP-CV-20 Conector Tipo Perro para Varilla 5/8″ a Cable Calibre 4 a 2/0 AWG
1 Pza. LP-REGISTRO-7 Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo
1 Pza. LP-ANTICORROSIVO Spray de Protección Anticorrosiva y Dieléctrica
14 Pza. LP-AISLADOR-UNI Aislador Bajada de Pararrayos en Torre.
26 m SLY343-BLK Cable de Cobre Recubierto THW-LS Calibre 1/0 AWG 19 Hilos Color Negro
SISTEMA DE TIERRAS FÍSICAS PARA ATERRIZAJE DE EQUIPO Y ESTRUCTURAS
Cant U Modelo Descripción
1 Pza. LP-GROUND-30A Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno
5 Pza. LP-CB-20 Conector Mecánico Tipo Zapata para Bornes de 1/2″ a Cable de Cal. 4 a 2/0 AWG.
2 Pza. LP-CV-20 Conector Tipo Perro para Varilla 5/8″ a Cable Calibre 4 a 2/0 AWG
1 Pza. LP-REGISTRO-7 Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo
1 Pza. LP-CTZ-114 Conector para Tubo de hasta 1 1/4″ a cable Cal. 4 AWG. Ideal para Aterrizaje de Torres TZ
1 Pza. LP-BU-TZ Barra de Unión Instalación en Torre
5 m SLY287-GRN Cable de Cobre Recubierto THW-LS Calibre 4 AWG 19 Hilos Color Verde









Curso básico para selección e implementación de sistemas de protección



Información adicional

Dimensiones - × - × - cm
