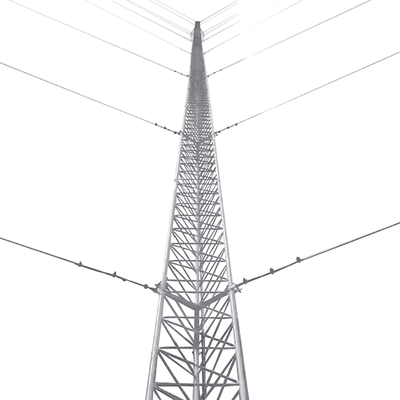

Descripción
Características Destacadas:
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo – Tramo.
- Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
- Ideal para zonas secas libres de corrosión.
Características Físicas:
- Carga Axial Máxima: 500 Kg.
- Altura: 51 metros (17 tramos).
- Resistencia al viento: 200 km /hr.
- Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
- Aplicación: Intemperie (Zonas desérticas o baja humedad).
Incluye los siguientes componentes:
| Cantidad |
Modelo
|
Descripción |
| 17 | STZ-45 | Tramo de torre de 45 cm. de ancho de cara. Cada tramo incluye tornillería para armado. |
| 1 | SCZ-45 | Copete de torre de 45 cm. con opresor para pararrayo. |
| 6 | SJB-45 | Brida para sujeción de Retenida. |
| 1 | SBZ-45 | Base para torre de 45 cm. |
| 1 | SAB-45 | Ancla para base de torre. |
|
3 3 |
Ancla de Piso para torre Arriostrada. Ancla de Piso para torre Arriostrada. |
|
| 36 | CUELLO-14LS | Cuello para cable de retenida. |
| 108 | NUDO-14MS | Abrazadera tipo perro de 3/16″ |
Se recomiendan 18 tensores de 5/8″ x 9″. (TEN- 5/8X9OGS). No incluidos.
**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**
Accesorios complementarios (No incluidos):
¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)
KLP-TZ30-PRO.– ¡Todo incluido! Ideal para torres de 30 m con dipolo corona, cableado y electrodos con 10 años de garantía.
O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):
| Cantidad | Modelo | Descripción |
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plástico. |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
| Cantidad | Modelo | Descripción |
| 1 | TGTDPC | Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) |
| 1 | TG45AB | Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel. |
| 1 | S610 | Registro plástico chico. |
| 1 | ANTIOX | Aerosol para protección de terminales. |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 34 | TGAC114 |
Aislador para torre |
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 56 metros.
| Cantidad | Modelo | Descripción |
| 3 | EIGSLSE | Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L-810. |
| 3 | HLU3 | Montaje para lámpara de obstrucción EIGSLSE |
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
| Cantidad | Modelo | Descripción |
| 2 | SHE-LV | Par de herrajes de sujeción |
| 1 | S-GULV | Guía para línea |
| 53 | SRET-338 | Cable de 3/8″ |
| 6 | NUDO-38FS | Nudo forjado 3/8″ |
| 2 | CUELLO-38LS | Cuello 3/8″ |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de Seguridad para Instalador. |
| 1 | SYS-USA7B | (Opcional) Arnés de Suspención. |
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Recomendaciones:
Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
Imágenes de Instalación.
