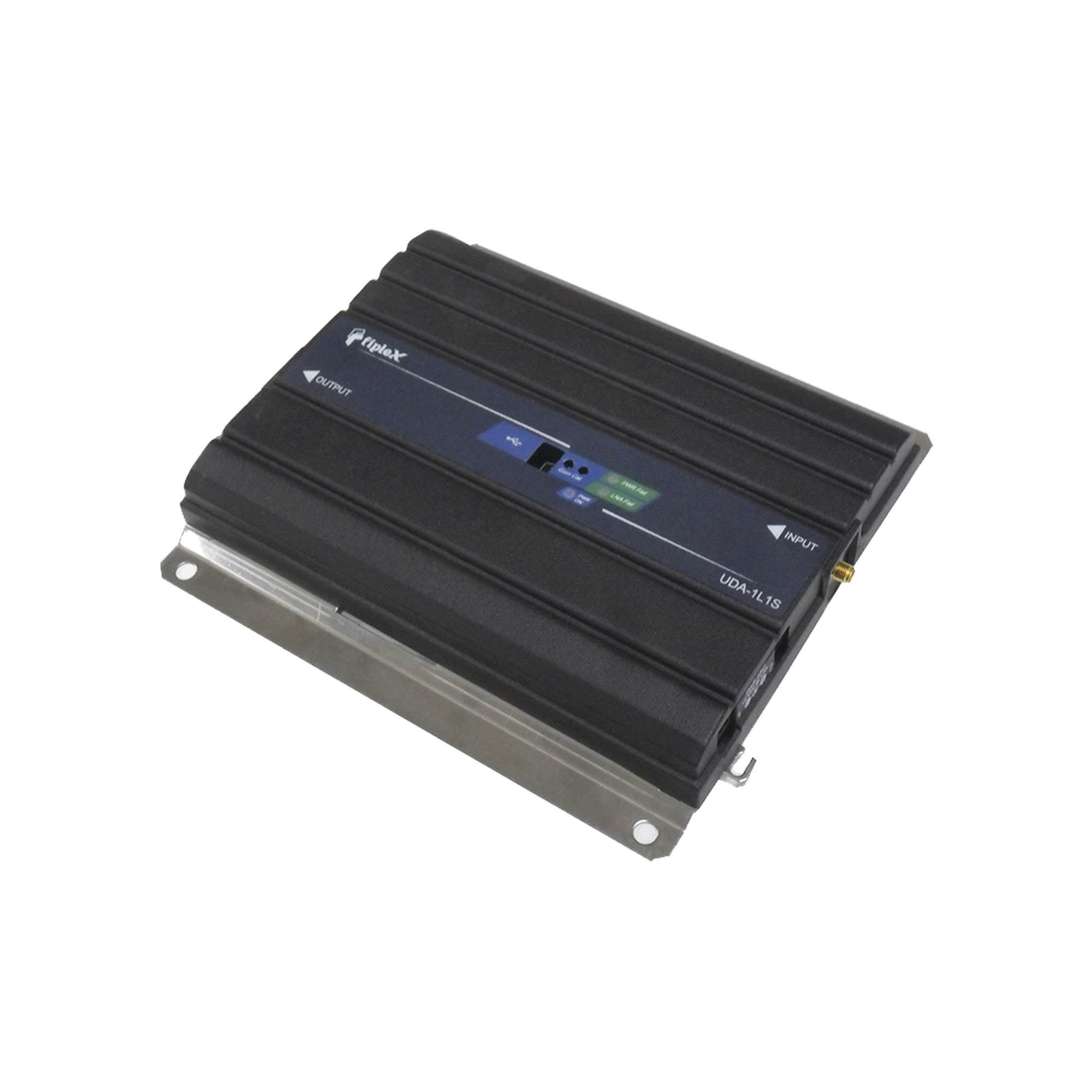

Filtro Activo a Cristal Programable, 118-137 MHz, Banda Aerea.
Elimine las interferencias en VHF, UHF y receptores Aeronáuticos con el Filtro Activo a Cristal de Fiplex, obteniendo una mejor recepción debido a que los receptores modernos son mucho más sensibles y de banda ancha, lo que impide, el uso de filtros preselectores incorporados para reducir por completo el ruido recibido.
El espectro de RF se congestiona cada vez más y más, así como no hay reglas de asignación de espectro en bandas VHF y UHF, lo que no previene tener señales de Tx muy cerca en frecuencia a los canales Rx, razones por las que se reduce la sensibilidad de los receptores, resultando en una degradación de la calidad de la recepción, reduciendo el área de cobertura efectiva.
Características del Producto
- Para bandas Aeronáuticas (118-137 MHz), VHF, UHF, 700/800 MHz
- Sistema de filtrado activo basado en cristal, disponibles en anchos de banda de 12.5 KHz, 25 KHz y 50 KHz.
- Sintonizado con software de programación, vía USB en campo sin necesidad de cambiar el hardware.
- Respuesta de filtrado precisa y ganancia ajustable por usuario.
- Recepción ininterrumpida con Amplificador frontal ( LNA) incorporado de alta linealidad y bajo ruido.
- Opción de Modulo (TXBP) para Transmisión por By-Pass.
- Incluye 2 cables de 30 cm con conectores N Hembra a SMA Macho.
- Sistema de monitoreo incorporado con salida para alarmas.
Aplicaciones
- Sitios de Repetidores, Móviles y Estaciones Base.
- Apropiado para entornos de RF altamente congestionados y en comunicaciones aire-tierra y tierra
- Móviles incluyendo Vehículos.
- Aeropuertos, Centros de Convenciones, Edificios Corporativos, Hospitales, Establecimientos Militares, Estacionamientos, Centros Comerciales, Estadios, Teatros, Campus Universitarios, Edificios de Gobierno.
Especificación | Valor |
Rechazo para 12.5 kHz de Ancho de Banda | 30 dBc min @ canal adyacente (+/- 12.5 kHz) 60 dBc min @ canal semi-adyacente (+/- 25 kHz) |
Rechazo para 25 kHz de Ancho de Banda | 30 dBc min @ canal adyacente (+/- 25 kHz) 60 dBc min @ canal semi-adyacente (+/- 50 kHz) |
Rechazo para 50 kHz de Ancho de Banda | 16 dBc min @ canal adyacente (+/- 50 kHz) 40 dBc min @ canal semi-adyacente (+/- 100 kHz) |
Ganancia Global, máxima | 25 dB (+/- 2 dB) |
Rango de Ganancia Ajustable | 20 dB |
Potencia de Salida Máxima | 0 dBm |
Potencia de Entrada Máx.,sin daño | 0 dBm |
Protección a sobre-carga | Si, auto-recuperación |
VSWR, max. | 1.5:1 max. |
Figura de Ruido | < 4 dB a max. Ganancia |
Alarmas | Si, Falla de LNA, Fuente de Alimentación Principal, Fuente de Respaldo, Sobrecarga, Potencia de Entrada Excesiva |
Salidas de Alarma | LEDs y Contactos Secos |
Conectores RF | SMA Hembras |
Programación | USB |
Voltaje CD de Alimentación | 12 a 48 VCD, 5 W. |
Puertos CD | Dos puertos de entrada CD, Principal y Respaldo |
Dimensiones | 203 x 152 x 25 mm (8 x 6 x 1 in) |
Peso | 1.0 kg (2.2 lbs) |
Condiciones Ambientales | Aplicación en Interiores, IP21 |
Rango de Temperatura | -10º a +50º C ( 14º a 122 ºC ) |
Transmisor Tx de Paso (By-Pass) | Si, Opción TXBP, hasta 50 W. |
